Šta je histereza u elektronskim kolima?

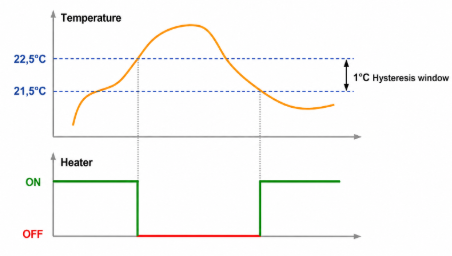

Histereza u elektronskim kolima se odnosi na stanje u kojem izlaz sistema zavisi ne samo od sadašnjih ulaznih uslova već i od prethodnih radnih stanja.Umjesto korištenja jednog praga prebacivanja, histerezni sistemi obično rade sa odvojenim tačkama za aktiviranje i deaktiviranje.Razlika između ovih pragova formira histerezni prozor.

U praktičnoj elektronici, histereza stvara memorijski efekat.Jednom kada uređaj promijeni stanje, on se ne mijenja odmah kada ulazni uvjeti lagano fluktuiraju u suprotnom smjeru.Ovo ponašanje omogućava sistemima da održavaju predvidljiviji rad u promjenjivim uvjetima.

Histereza se široko koristi u:

• Komparatorska kola

• Schmitt okidači

• Energetska elektronika

• Magnetni sistemi za skladištenje

• Industrijski kontrolni sistemi

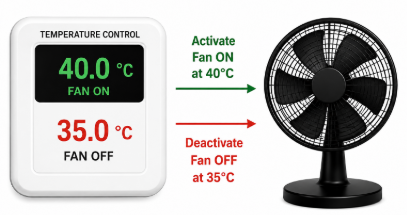

Slika 2. Ventilator kontroliran temperaturom koristeći odvojene granične vrijednosti za uključivanje i isključivanje za stabilan rad

Na primjer, ventilator za hlađenje se može aktivirati na 40°C ali ostaje aktivan dok temperatura ne padne ispod 35°C.Koristeći različite ON i OFF pragovi sprečava brzi ciklus kada radni uslovi fluktuiraju blizu zadate tačke.

Bez histereze, sistemi koji rade blizu nivoa praga mogu kontinuirano reagovati na male signalne v ariat jone.Ovakvo ponašanje može izazvati brbljanje releja, lažno okidanje, nestabilan rad i pretjeranu aktivnost prebacivanja.

Zbog svoje sposobnosti da podrži stabilno donošenje odluka u fluktuirajućim uslovima, histereza ostaje važan princip u modernom elektronskom dizajnu

Kako funkcioniše histereza u realnim sistemima

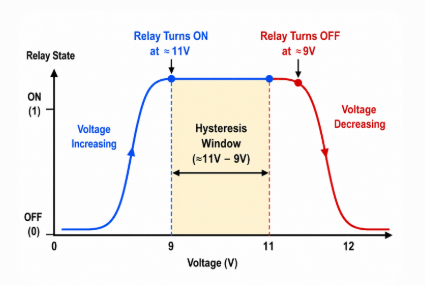

Slika 3. Ponašanje preklapanja releja koje prikazuje odvojene granične vrednosti za uključivanje i isključivanje sa prozorom histereze

Jedan od najjednostavnijih primjera histereze pojavljuje se u radu releja.

Zamislite a 12V relej priključen na promjenjivo napajanje.

Ponašanje pri prebacivanju releja

• Napon se postepeno povećava od 0V

• Relej se aktivira na približno 11V

• Napon se polako smanjuje

• Relej ostaje aktivan

• Relej se konačno isključuje blizu 9V

Razlika između napona aktiviranja i deaktiviranja naziva se histerezis prozor.

Relej privremeno zadržava svoje prethodno stanje umjesto da odmah reagira na male promjene napona.Isti princip se pojavljuje u sistemima na koje utiču električni šum, talasanje napona, elektromagnetne smetnje (EMI) i toplotne fluktuacije.Ovi poremećaji mogu uvesti male v ariat jone u signale i radne uslove, čineći stabilno ponašanje praga težim za održavanje bez histereze.

Histereza stabilizira odluke o pragu u fluktuirajućim uvjetima i smanjuje prekomjerne događaje prebacivanja koji mogu skratiti životni vijek komponente.Zbog toga je histereza namjerno ugrađena u mnoge moderne elektronske sisteme.

Osnovni principi i uzroci histereze

Definirajuća karakteristika histereze je ponašanje pamćenja.Histerezni sistem reaguje prema trenutnim uslovima i prethodnim radnim stanjima.Kao rezultat toga, povećanje inputa i smanjenje unosa prate različite puteve odgovora.

Ovo stvara karakteristiku histerezna petlja.

Histereza ovisna o brzini i histereza neovisna o brzini

Feature	Rate-Independent	Zavisno od stope
Odgovor	Uglavnom nepromijenjena	Razlikuje se u zavisnosti od brzine
Osjetljivost	Nisko	Visoko
Tipične primjene	Trajni magneti	Energetska elektronika
Inženjerska upotreba	Magnetno zadržavanje	Analiza dinamičkog prebacivanja

Glavni uzroci histereze

• Magnetno poravnanje domena

U magnetnim materijalima, mikroskopski magnetni domeni mogu ostati djelimično poravnati čak i nakon uklanjanja vanjskog magnetnog polja.Ovo zaostalo poravnanje stvara memorijski efekat koji doprinosi ponašanju magnetne histereze.

• Zarobljavanje naboja

U poluvodičkim uređajima, zarobljeni električni naboji mogu odgoditi reakcije prebacivanja i uzrokovati da ponašanje uređaja dijelom ovisi o prethodnim električnim stanjima.Ovaj efekat se obično primećuje u memorijskim tehnologijama i sistemima zasnovanim na tranzistorima.

• Mehanički i termički efekti

Mehaničko kretanje i temperatura v ariat joni mogu uvesti odložene odgovore između ponašanja ulaza i izlaza.Ovi efekti se često primećuju u relejima, senzorima i sistemima sa regulacijom temperature gde fizičke promene utiču na performanse sistema.

• Pozitivne povratne informacije

Mnoga elektronska kola namjerno stvaraju histerezu kroz mreže povratnih informacija.Pozitivna povratna informacija pomjera pragove prebacivanja i pomaže u stvaranju bolje kontroliranog ponašanja.Ovaj pristup se široko koristi u komparatorima, Schmittovim okidačima i krugovima operativnih pojačala za poboljšanje stabilnosti signala u promjenjivim uvjetima.

Razumijevanje petlji magnetske histereze

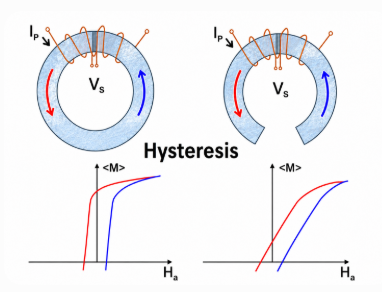

Slika 4. Petlja magnetne histereze koja pokazuje različite putanje magnetizacije tokom promjenjivih magnetnih polja

Magnetski materijali predstavljaju jedan od najjasnijih primjera histereznog ponašanja.Magnetna histereza nastaje kada materijali zadrže magnetizaciju nakon uklanjanja vanjskog magnetskog polja.

Feromagnetni materijali kao što su gvožđe, nikl, kobalt i silicijum čelik prirodno pokazuju ovaj efekat jer unutrašnji magnetni domeni mogu ostati delimično poravnati čak i nakon promene uslova polja.

Razumijevanje petlje histereze

Histerezna petlja opisuje odnos između:

• Jačina magnetnog polja (H)

• Gustina magnetnog fluksa (B)

B = f(H)

Povećana i opadajuća magnetna polja prate različite puteve, stvarajući zatvorenu petlju koja ilustrira ponašanje magnetne memorije.Šira histerezisna petlja općenito ukazuje na veći gubitak energije, povećanu proizvodnju topline i smanjenu ukupnu efikasnost.

Histerezne krive se pomno ispituju tokom projektovanja transformatora, motora i energetskih sistema jer preveliki gubici mogu stvoriti dugotrajno toplotno naprezanje.

U praktičnim napajanjima sa prekidačkim načinom napajanja, feritni materijali su često poželjniji jer se gubici od silikonskog čelika znatno povećavaju pri visokofrekventnom radu.

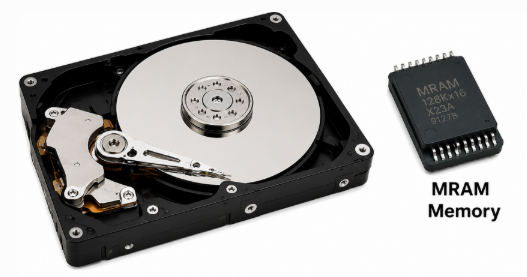

Slika 5. Magnetni uređaji za skladištenje koji koriste histerezu za zadržavanje podataka

Magnetna histereza u pohrani podataka

Tvrdi diskovi i tehnologije magnetne memorije oslanjaju se na histerezu.Budući da magnetni materijali zadržavaju magnetizaciju nakon uklanjanja struje, informacije ostaju pohranjene bez kontinuirane električne energije.

Uobičajene upotrebe se kreću od tvrdih diskova, sistema magnetnih traka i tehnologije magnetorezistivne memorije sa slučajnim pristupom (MRAM), a sve se oslanjaju na magnetnu histerezu za zadržavanje podataka i mogućnosti nepomične memorije.

Materijali magnetnih jezgara i poređenje efikasnosti

Izbor materijala jezgre direktno utiče na gubitke u histerezi, efikasnost, stvaranje toplote i dugoročne performanse u transformatorima i komutacionim sistemima.Različiti materijali različito reaguju na magnetna polja zbog v ariat jona u atomskoj strukturi, koercitivnosti, permeabilnosti i karakteristikama magnetne retencije.Ove razlike postaju posebno važne u transformatorima, induktorima, prekidačkim izvorima napajanja, elektromotorima i visokofrekventnim sistemima napajanja.

Poređenje uobičajenih materijala magnetnih jezgara

Materijal	Frekvencija	Relativno Core Loss	Relativno Troškovi	Tipično Prijave
Silicon Steel	50–60 Hz	Umjereno	Nisko	Komunalni transformatori, motori
Ferit	kHz–MHz	Nisko	Srednje	SMPS, RF kola, EMI potiskivanje
Amorfni metal	50–400 Hz	Vrlo niska	Visoko	Energetski efikasni transformatori

Dok svi materijali podržavaju magnetni rad, njihove performanse mogu značajno varirati u praktičnim uslovima.Odabir materijala često ovisi o operativnim zahtjevima, a ne samo o teoretskim performansama.

Na primjer, komunalni transformatori često koriste silikonski čelik zbog njegove isplativosti i dugo utvrđene pouzdanosti.Visokofrekventni izvori napajanja obično koriste ferit jer njegova visoka električna otpornost smanjuje gubitke vrtložnim strujama.Energetski efikasni transformatori sve više koriste amorfne materijale jer niži gubici mogu poboljšati dugoročne performanse.Razumijevanje ovih kompromisa pomaže u balansiranju termičkog ponašanja, ciljeva efikasnosti i operativnih zahtjeva.

Meki naspram tvrdih magnetnih materijala

Magnetni materijali se općenito dijele na meke i tvrde kategorije na osnovu toga koliko se lako magnetiziraju i demagnetiziraju.

Nekretnina	Soft Magnetski materijali	Teško Magnetski materijali
Prinuda	Nisko	Visoko
Hysteresis Loss	Niže	Više
Glavna upotreba	Transformatori	Trajni magneti
Zadržavanje podataka	Nisko	Visoko

Meki magnetni materijali mogu brzo promijeniti magnetna stanja uz relativno mali unos energije.Poželjni su u transformatorima i induktorima gdje se ponavljaju magnetni ciklusi.

Tvrdi magnetni materijali otporni su na demagnetizaciju i zadržavaju magnetna svojstva na duži period.Ovi materijali se obično koriste u permanentnim magnetima i sistemima za magnetno skladištenje.

Praktična razmatranja izbora

Odabir materijala magnetnog jezgra uključuje više od jednostavnog odabira opcije s najmanjim gubitkom histereze.Izbor materijala takođe zavisi od praktičnih razmatranja kao što su radna frekvencija, toplotni uslovi, ciljevi efikasnosti, ograničenja veličine, zahtevi za rukovanje snagom i ukupni troškovi.Ovi faktori zajedno utiču na performanse, pouzdanost i pogodnost za specifične primene.

Na primjer, visokofrekventno prekidačko napajanje općenito ima koristi od feritnih jezgara zbog nižih gubitaka tokom brzog prebacivanja.U međuvremenu, energetski transformatori koji rade na standardnim mrežnim frekvencijama mogu nastaviti koristiti silikonski čelik zbog troškovne efikasnosti i dokazane pouzdanosti.

Izbor materijala direktno utiče na dugoročnu efikasnost, termičko ponašanje i ukupne performanse sistema.Razumijevanje ovih kompromisa omogućava vam da odaberete magnetne materijale koji bolje odgovaraju zahtjevima primjene.

Histereza u poluvodičkim uređajima

Slika 6. SCR i TRIAC uređaji koji se koriste u aplikacijama za prebacivanje

Tiristori su poluvodički sklopni uređaji dizajnirani za primjene visokog napona i velike struje.Za razliku od konvencionalnih tranzistora koji kontinuirano reaguju na kontrolne signale, tiristori koriste mehanizam za zaključavanje koji omogućava uređaju da ostane provodljiv nakon aktiviranja.

Ovo radno ponašanje stvara memorijsku karakteristiku jer izlaz uređaja dijelom ovisi o njegovom prethodnom stanju.Jednom kada se pokrene, provod se nastavlja sve dok radni uslovi ne padnu ispod specifičnih električnih granica.

Kako funkcionira fiksiranje

Uređaji kao što su Silicijumski kontrolisani ispravljači (SCR) i TRIACs oslanjaju se na karakteristike zabravljivanja i držanja struje.

Nakon primanja impulsa gejta, uređaj ulazi u provodljivo stanje i nastavlja sa radom čak i kada se ukloni signal gejta.Provođenje se zaustavlja tek nakon što se struja smanji ispod praga struje zadržavanja.

Budući da se aktivacija i deaktivacija dešavaju u različitim električnim uvjetima, tiristori pokazuju ponašanje slično histerezi.

Ključni parametri koji utiču na performanse

• Struja zaključavanja: Minimalna struja potrebna odmah nakon aktiviranja.

• Struja držanja: Minimalna struja potrebna za održavanje provodljivosti.

• Struja okidanja kapije: Struja potrebna za aktiviranje uređaja.

• Blokirajući napon: Maksimalna mogućnost napona u isključenom stanju.

Primjer scenarija odabira uređaja

Aplikacija	Predloženo Uređaj	Razlog
Regulator brzine ventilatora	BT136 TRIAC	Dvosmjerno AC prebacivanje sposobnost
Industrijska kontrola motora	TYN612 SCR	Veći napon i struja sposobnost rukovanja
Obrazovni krugovi	TIC106 SCR	Jednostavan rad male snage i pristupačnost

Proces odabira često ovisi o tome kako uređaj stupa u interakciju sa operativnim okruženjem.

Na primjer, kućni regulator brzine ventilatora ili prigušivač svjetla obično koristi BT136 TRIAC jer njegova sposobnost dvosmjernog prebacivanja pojednostavljuje AC kontrolu.Budući da naizmjenična struja teče u oba smjera, TRIAC može provoditi tokom obje polovine ciklusa naizmjenične struje bez potrebe za dodatnim sklopnim komponentama.Ova karakteristika smanjuje složenost kola i čini implementaciju praktičnijom u kompaktnoj potrošačkoj elektronici.

Industrijski sistemi kontrole motora mogu umjesto toga favorizirati TYN612 SCR, koji je dizajniran za rad u uvjetima veće snage i zahtjevnijim radnim okruženjima.Aplikacije koje uključuju veća strujna opterećenja i zahtjeve za regulacijom snage često imaju koristi od jače sposobnosti prebacivanja i poboljšane robusnosti.

Za obrazovne projekte i kontrolne aplikacije male snage, TIC106 SCR ostaje praktična opcija zbog svog jednostavnog radnog ponašanja i pristupačnosti za eksperimentisanje.Često se koristi u uvodnim sklopnim krugovima gdje su lakoća razumijevanja i implementacije važni.

Ovaj pristup zasnovan na aplikaciji pokazuje da izbor uređaja zavisi ne samo od električnih specifikacija već i od sistemskih zahteva, radnih uslova i praktičnih razmatranja dizajna.

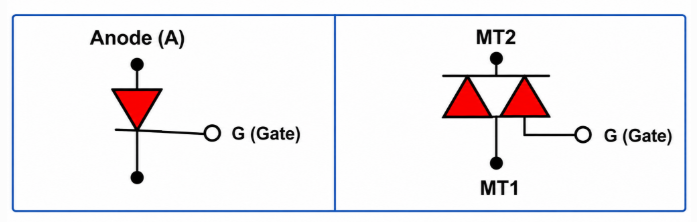

Slika 7. SCR i TRIAC simboli koji pokazuju različite sklopne strukture

SCR vs TRIAC

Feature	SCR	TRIAC
Current Direction	Jedan smjer	Dva pravca
AC Switching	Ograničeno	Odlično
DC aplikacije	Common	Manje uobičajeno
Kontrola snage	Visoko	Umjereno
Tipična upotreba	Industrijski sistemi	Komercijalni elektronskih uređaja

Histereza u komparatorskim i Schmittovim okidačima

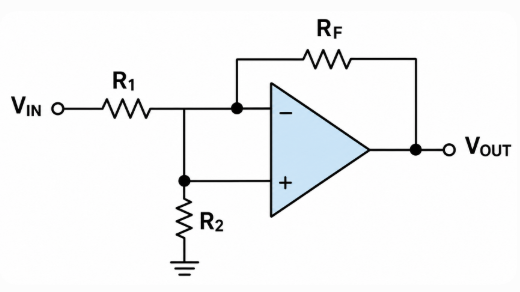

Slika 8. Krug komparatora koji koristi pozitivnu povratnu vezu za histerezu

Komparatorska kola predstavljaju jednu od najčešćih praktičnih primjena histereze u elektronici.Njihova svrha je da uporede ulazni signal sa referentnim naponom i generišu izlaz prema rezultatu poređenja.

Pravi sistemi često rade u okruženjima koja sadrže električni šum, talasanje i fluktuacije signala.Pod ovim uslovima, mali v ariat joni blizu nivoa praga mogu uticati na konzistentnost izlaza.

Histereza poboljšava ponašanje praga stvaranjem odvojenih nivoa prebacivanja, omogućavajući komparatorskim kolima da rade pouzdanije u promjenjivim uvjetima signala.

Poređenje performansi komparatora

Parametar	Bez Histereza	With Histereza
False Triggering	Često	Minimalno
Stabilnost prebacivanja	Loše blizu praga	Stabilno
Relay Chatter	Common	Rijetko
Osetljivost na buku	Visoko	Smanjena
Pouzdanost izlaza	Umjereno	Poboljšano

Poređenje pokazuje zašto se histereza obično koristi u senzorskim interfejsima, ugrađenim sistemima i industrijskim kontrolnim aplikacijama.

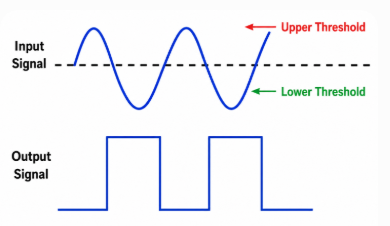

Slika 9. Operacija Schmittovog okidača koristeći gornji i donji prag

Razumijevanje Schmitt trigger operacije

Schmitt okidač namjerno koristi pozitivnu povratnu vezu za stvaranje histereze, tako da se ne uključuje na jednom graničnom naponu.Umjesto toga, on koristi dvije različite tačke uključivanja: napon gornjeg praga i napon donjeg praga.To čini prijelaze signala čistijim i stabilnijim.U praktičnim ugrađenim sistemima, Schmitt okidači se često dodaju interfejsima senzora i ulazima mehaničkih prekidača jer male fluktuacije signala, šum ili odbijanje kontakta mogu inače stvoriti višestruke nenamjerne izlazne tranzicije.

Histereza u operacijskom pojačalu i energetskoj elektronici

Operacijski pojačivači se široko koriste u senzorskim sistemima, obradi signala i analognim upravljačkim krugovima zbog svoje osjetljivosti i sposobnosti pojačanja.Kada ulazni signali variraju sporo ili rade blizu uslova praga, male fluktuacije mogu uticati na konzistentnost prebacivanja i stvoriti nestabilno ponašanje izlaza.

Da bi poboljšali performanse, kola op-amp često uvode histerezu kroz mreže pozitivne povratne sprege.Ovaj pristup stvara odvojene pragove za aktivaciju i deaktivaciju, omogućavajući da ponašanje prebacivanja ostane više kontrolisano pod promenljivim ulaznim uslovima.

Praktični primjer histereze pojavljuje se u pametni sistemi klimatizacije.

Razmotrite sistem sa ciljnom sobnom temperaturom od 26°C.Bez histereznog prozora, manje fluktuacije temperature oko zadane vrijednosti mogu više puta pokrenuti rad kompresora.

Primjeri radnih uvjeta uključuju aktivaciju hlađenja na 28°C i deaktiviranje hlađenja na 24°C.

Ovo 4°C razdvajanje stvara prozor histereze koji smanjuje nepotrebnu aktivnost prebacivanja i omogućava sistemu da radi u širem temperaturnom rasponu prije promjene stanja.

Uporedno ponašanje sistema

Kontrola Metoda	Kompresor Ciklusi po satu	Efekat
Bez histereze	Visoko	Povećano trošenje kompresora i nestabilan rad
Sa prozorom histereze od 4°C	Niže	Poboljšana efikasnost i smanjena aktivnost prebacivanja

Gore navedene vrijednosti predstavljaju komparativno radno ponašanje, a ne fiksna mjerenja jer frekvencija uključivanja varira u zavisnosti od veličine prostorije, termičkih uslova, kvaliteta izolacije i faktora okoline.

Uprkos tome, poređenje pokazuje važan princip dizajna.Sistemi sa uskim opsegom histereze ili odsutnim rasponom histereze mogu se stalno mijenjati u uvjetima blizu praga, povećavajući električni stres i smanjujući dugoročni vijek trajanja komponenti.Širi radni prozori općenito smanjuju frekvenciju ciklusa i poboljšavaju konzistentnost rada.

U praktičnim sistemima, smanjena aktivnost prebacivanja može poboljšati energetsku efikasnost, smanjiti termički stres i podržati duži vijek trajanja kompresora.Slične metode upravljanja se široko koriste u ekološkim sistemima, industrijskoj regulaciji temperature i potrošačkoj elektronici gdje je važno stabilno ponašanje praga.

Ovaj primjer pokazuje kako histereza utječe ne samo na ponašanje kola, već i na performanse sistema u stvarnom svijetu i dugoročnu pouzdanost.

Mjerenje i karakterizacija histereze

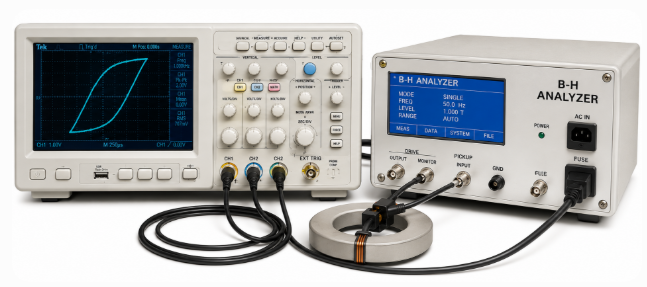

Slika 10. Osciloskop i B-H analizator za mjerenje histereze

Merenje histereze pomaže da se proceni kako se komponente ponašaju u promenljivim radnim uslovima.Umjesto da jednostavno identifikuju da li histereza postoji, mjerenja također određuju koliko snažno utiče na ponašanje prebacivanja, efikasnost i dugoročne performanse.

Koriste se različiti alati u zavisnosti od sistema koji se analizira:

• Osciloskopi - vizualiziraju pragove prebacivanja i ponašanje signala u kolima kao što su komparatori i Schmitt okidači.

• Analizatori B-H krivulja - procjenjuju magnetne materijale mjerenjem koercitivnosti, zadržavanja i gubitaka na histerezi.

• Magnetski sistemi karakterizacije - proučavaju magnetno ponašanje u tehnologijama istraživanja i skladištenja.

• Automatizovani sistemi za testiranje - poboljšavaju ponovljivost i testiranje komponenti velikih razmera.

Uobičajena mjerenja uključuju:

• Koercitivnost - jačina magnetnog polja potrebna za uklanjanje preostale magnetizacije

• Retentivnost - preostala magnetizacija nakon uklanjanja polja

• Opseg histereze - razdvajanje između pragova prebacivanja

• Pragovi prebacivanja - vrijednosti koje pokreću promjene stanja

Rezultati mjerenja direktno utiču na izbor materijala i dizajn sistema.Preveliki gubici na histerezi mogu povećati proizvodnju topline, dok loše odabrani pragovi mogu smanjiti radnu konzistentnost.

Optimiziranje histereze u elektronskom dizajnu

Histereza protiv nehisteretičkih sistema

Feature	Histereza	Non-Hysteretic
Buka Imunitet	Visoko	Nisko
Stabilnost	Bolje	Manje stabilan
Prebacivanje Frekvencija	Niže	Više
Osjetljivost	Niže	Više
False Okidanje	Smanjena	Češće
Dugoročno Pouzdanost	Bolje	Smanjena

Ovo poređenje ilustruje zašto je histereza namjerno uvedena u mnoge praktične sisteme.

Nekoliko faktora utiče na ponašanje histereze, uključujući električni šum, radnu temperaturu, opterećenje v ariat ion, brzinu prebacivanja, termičke uslove i zahtjeve za odziv.Idealan balans dizajna ovisi o specifičnoj primjeni i radnom okruženju.

Izazovi i budući pravci istraživanja

Iako histereza poboljšava ponašanje sistema, ona također može stvoriti izazove u dizajnu jer uređaji postaju manji i rade pri većim brzinama.

Trenutni izazovi povezani sa histerezom uključuju gubitke energije u magnetnim sistemima, stvaranje toplote, efekte starenja materijala, složenost modeliranja i povećane gubitke na visokim radnim frekvencijama.Ova ograničenja mogu uticati na ukupnu efikasnost, pouzdanost i dugoročne performanse sistema.

Tekuća istraživanja nastavljaju da istražuju magnetne materijale sa malim gubicima, tehnike optimizacije uz pomoć veštačke inteligencije, tehnologije spintronske memorije, adaptivne metode kontrole histereze i napredne poluprovodničke sisteme.Ovi razvoji imaju za cilj poboljšanje efikasnosti, smanjenje gubitaka i podršku inteligentnijem ponašanju sistema.

Budući elektronski sistemi mogu sve više usvajati adaptivne tehnike histereze koje automatski prilagođavaju radno ponašanje u skladu sa promenljivim uslovima.Kako uređaji nastavljaju da napreduju u brzini i složenosti, efikasna kontrola histereze će ostati važan faktor u dizajnu elektronskog sistema.

Zaključak

Histereza pomaže elektronskim sistemima da rade pouzdanije poboljšanjem stabilnosti i smanjenjem neželjenog ponašanja pri prebacivanju.Široko se koristi u magnetnim materijalima, poluvodičkim uređajima, kontrolnim sistemima i energetskoj elektronici gdje se radni uvjeti stalno mijenjaju.Iako može dovesti do gubitaka energije u nekim aplikacijama, pravilan dizajn histereze može poboljšati efikasnost i dugoročne performanse.Razumijevanje histereze omogućava bolje odluke u dizajnu kola i optimizaciji sistema.
